Installation et branchement d'une pompe de filtration pour piscine

lAfin d’avoir une eau de piscine propre et de bonne qualité, l’installation d’une pompe de filtration est primordiale. Que votre piscine soit hors-sol ou enterrée, il est nécessaire d’y installer une pompe afin de filtrer et de faire circuler l’eau. Alors où installer sa pompe de filtration pour piscine ? Comment réaliser le raccordement de votre pompe piscine ? Découvrez nos conseils pour réaliser l’installation d’une pompe piscine comme un pro !

Quel type de pompe installer dans sa piscine ?

Selon vos besoins vous pourrez opter pour différentes pompes de piscine :

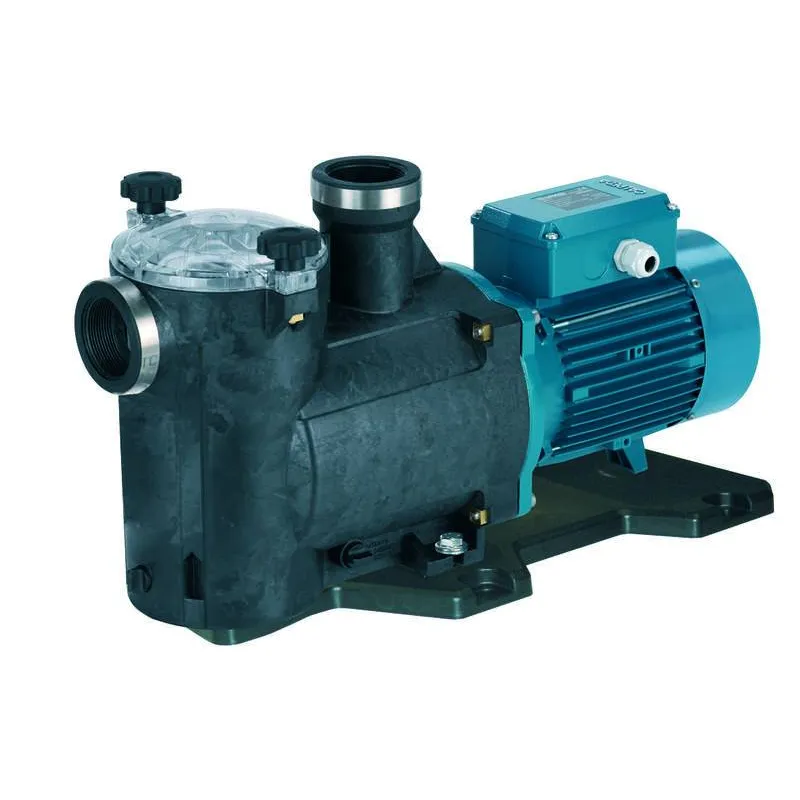

• la pompe de filtration monophasé ou triphasé : équipement de pompage pour piscine le plus commun, la pompe de filtration aspire l’eau depuis les skimmers, la fait passer à travers un filtre à sable, cartouche ou diatomées avant de renvoyer l’eau propre dans la piscine.
• le groupe de filtration : ce produit de pompage pour piscine fonctionne comme une pompe de filtration, il regroupe cependant la pompe et le filtre dans un seul équipement.
• la pompe de nage à contre-courant : idéale pour ceux cherchant un entraînement intensif tout en restant chez eux. Cette pompe crée un flux puissant permettant aux nageurs de pratiquer leur technique en restant sur place sans avoir besoin d’un grand espace pour effectuer des allers-retours constants dans le bassin.
• la pompe de surpression pour robot hydraulique : cette pompe auxiliaire permet d’augmenter la pression de l’eau en l’envoyant vers la buse de refoulement de votre robot hydraulique, permettant à ce dernier d’avoir la pression nécessaire pour avancer et collecter les différentes impuretés de votre eau de bassin.

Schéma pompe Winner Pedrollo 50M - 12m3/h - Monophasé 230V

Où installer sa pompe de filtration pour piscine ?

La pompe de filtration pour votre piscine doit être installée au bon endroit pour fonctionner de manière optimale tout en limitant les pertes de charge. Le choix de sa puissance sera d’ailleurs conditionnée par son emplacement plus ou moins éloigné de la piscine tout comme son positionnement en-dessous ou au-dessus du niveau de l’eau.

Distance de la pompe de filtration par rapport au bassin

Nous vous recommandons de respecter une distance d’au moins 3,5 mètres entre la pompe et le bassin. Plus votre pompe de filtration sera proche, plus elle sera efficace et les pertes de charge seront moindres. Causées par les frictions dues au passage de l’eau dans les tuyaux, les pertes de charge entraînent une diminution de la pression dans les canalisations. C’est pourquoi l’emplacement de votre local technique abritant la pompe piscine et les autres équipements est primordial. L’aspiration et le refoulement seront d’autant plus efficaces si l’eau suit un cheminement relativement court et linéaire. Attention cependant à ne pas positionner votre pompe piscine trop proche du bord du bassin. Une distance suffisante est nécessaire pour empêcher que l’eau ne s’écoule vers la pompe en cas de fuite ou de débordement.

Positionnement par rapport au niveau d’eau

Vous pouvez installer votre pompe de filtration en dessous ou au-dessus du niveau d’eau. Chaque disposition a des avantages et inconvénients.

• Pompe de filtration installée au-dessus du niveau d’eau : L’étanchéité de votre circuit hydraulique et principalement le panier du préfiltre doivent être impeccables car il y a un risque de désamorçage/aspiration d’air de la pompe.
• Pompe de filtration installée en dessous du niveau d’eau : L’amorçage est instantané et continu et la pompe est naturellement alimentée en eau tandis que les pertes de charges sont limitées. En revanche le circuit est continuellement sous pression et les vannes doivent être en mesure d'isoler la pompe de reste du circuit hydraulique pour réaliser l’entretien.

En résumé pour une installation optimale et afin de limiter les pertes de charge nous vous conseillons d’installer votre local technique à une distance inférieure à 10m de votre bassin, d’opter pour un diamètre de tuyau adapté à votre installation, de préférer des équipements avec le moins de dérivations possibles et d’opter pour un filtre dont le volume est adapté à la puissance de votre pompe piscine.

Comment installer une pompe de filtration pour piscine ?

Il est l’heure de sauter dans le grand bain ! Suivez-nos conseils pas à pas pour une installation et un branchement facile et réussi de votre pompe piscine.
Avant tout, nous vous conseillons d’installer des vannes de coupure, aussi bien dans l’aspiration de la pompe que dans l’impulsion afin d’extraire la pompe facilement de l’installation sans être obligé de vider tout le circuit.
Il est également recommandé que la tuyauterie d’aspiration est au minimum, le même diamètre que celui de l’entrée de la pompe. Pour la tuyauterie d’impulsion, elle doit être égale à celle d’impulsion de la pompe. Une légère inclinaison est conseillée lors de l’installation de la tuyauterie d’aspiration, vers la pompe afin d’éviter la formation de poches d’air dans son intérieur.

Étapes d’installation

Voici les différentes manoeuvres à suivre pour l’installation de votre pompe de filtration

1. Définissez un emplacement approprié en suivant nos conseils précédents
2. Coupez les tuyaux en PVC pour les connecter à votre pompe et aux autres équipements du système de filtration. Installez également les colliers de serrage, raccords et vannes nécessaires pour connecter les tuyaux
3. Placez la pompe sur une surface plane et solide et utilisez les vis et fixations fournies avec
4. Raccordez les tuyaux au panier de préfiltre de la pompe en utilisant les raccords et colliers de serrage appropriés. Veillez à ce que les connexions soient étanches grâce à du téflon
5. Raccorder votre pompe au système électrique en utilisant un câble conforme et veillez à ce que la pompe soit convenablement mise à la terre
6. Testez la pompe en ouvrant les vannes
7. Réglez la vitesse et le débit de votre pompe piscine selon la taille de votre piscine et de vos besoins en filtration

Comment raccorder une pompe piscine au système électrique ?

L’installation de la pompe de filtration autour de votre piscine doit respecter la norme NC C15-100. Elle doit être positionnée à au moins 3.50 mètres du bassin, impérativement raccordée à la terre et équipée d’un dispositif de protection différentiel de 30 mA.
La prise secteur que vous souhaitez utiliser pour brancher votre pompe doit impérativement être munie d'une prise terre pour empêcher tout risque d'électrisation et d'électrocution. La pompe de filtration doit également être branchée à une prise secteur raccordée à un tableau électrique et d'un disjoncteur. Si vous devez utiliser une rallonge électrique, elle doit correspondre à vos besoins en électricité, être aux normes européennes et surtout, être conçue pour être utilisée en extérieur, c'est-à-dire étanche à l'humidité et à l'eau en cas de pluie.

1. Avant toute chose éteignez l’alimentation électrique de votre pompe pour éviter tout risque d’électrocution
2. Vérifiez la tension électrique de votre alimentation pour vous assurer qu’elle corresponde à la tension de votre pompe de filtration
3. Enlevez le couvercle de la boîte de connexion électrique de la pompe et connectez les fils électriques. Respectez bien les codes couleurs, noir pour la phase, vert ou jaune pour la terre et blanc pour le neutre
4. Une fois les fils connectés, fermez la boîte de connexion électrique et serrez-le fermement pour éviter toute infiltration d’eau
5. Vérifiez que votre pompe piscine est bien mise à la terre en connectant le fil de terre au boulon de mise à la terre sur la pompe
6. Testez la connexion électrique en allumant la pompe et en vérifiant qu’elle fonctionne correctement

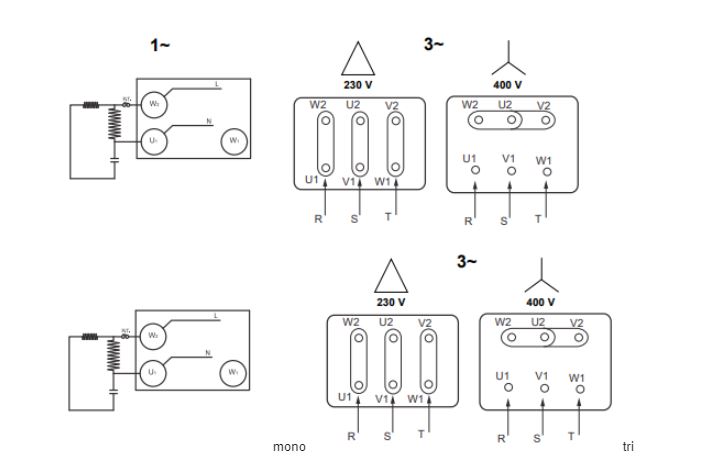

Schémas de branchement d’une pompe de filtration monophasé et triphasé

Comment brancher une pompe de filtration dans une piscine hors-sol ou enterrée ?

Pour que votre eau soit limpide et de qualité, un système de filtration est indispensable, que ce soit pour une piscine hors-sol ou enterrée. Vous souhaitez en savoir plus sur la filtration ? Vous ne savez pas quels équipements de filtration acheter ? Découvrez notre guide complet sur le sujet : “Comment choisir sa pompe de filtration pour piscine enterrée ? ou encore “Comment choisir son système de filtration pour piscine hors-sol?”

Filtration d’une piscine hors-sol

Pour filtrer une piscine hors-sol vous pouvez choisir différents équipements de filtration :

• les systèmes de filtration classiques (buses de refoulement, skimmers, pompes, filtres) à assembler et raccorder
• les systèmes de filtration avec skimmer motorisé
• les groupes de filtration
• les systèmes de filtration avec épurateur à cartouche

Pour une piscine hors-sol de petite à moyenne taille, nous vous conseillons de choisir un groupe de filtration. Ce dernier comprend en un seul bloc la pompe de filtration ainsi que le filtre à sable. Simple et facile d’installation, il filtrera efficacement votre eau de piscine, quel que soit le média filtrant utilisé. Le groupe de filtration nécessite peu d’entretien et de maintenance et à de nombreux avantages : accessible, facilement démontable et remontable pour la remise en service après hivernage, sans oublier le gain de place dans votre piscine par rapport à un système de filtration traditionnel nécessitant de réaliser des tranchées mais aussi d’acheter et d’assembler tous les éléments suivants : filtre, tuyauterie, skimmers, prise-balai, pompe, buses de refoulement etc.

Découvrez notre schéma ci-dessous pour raccordement facilement votre groupe de filtration à votre piscine hors-sol :

Filtration d’une piscine hors-sol

Filtration d’une piscine enterrée

Pour une piscine enterrée, divers modèles de pompes de filtration existent. Pour une filtration optimale, plusieurs équipements sont nécessaires et doivent être raccordés entre eux dans un ordre précis : le réseau hydraulique, le skimmer, la pompe de piscine, le filtre, la pompe à chaleur, les buses de refoulement et le coffret électrique.

Schéma de filtration d’une piscine enterrée

N'hésitez pas à nous consulter pour obtenir des conseils spécifiques à votre piscine afin d'assurer une installation de filtration sécurisée et performante !
