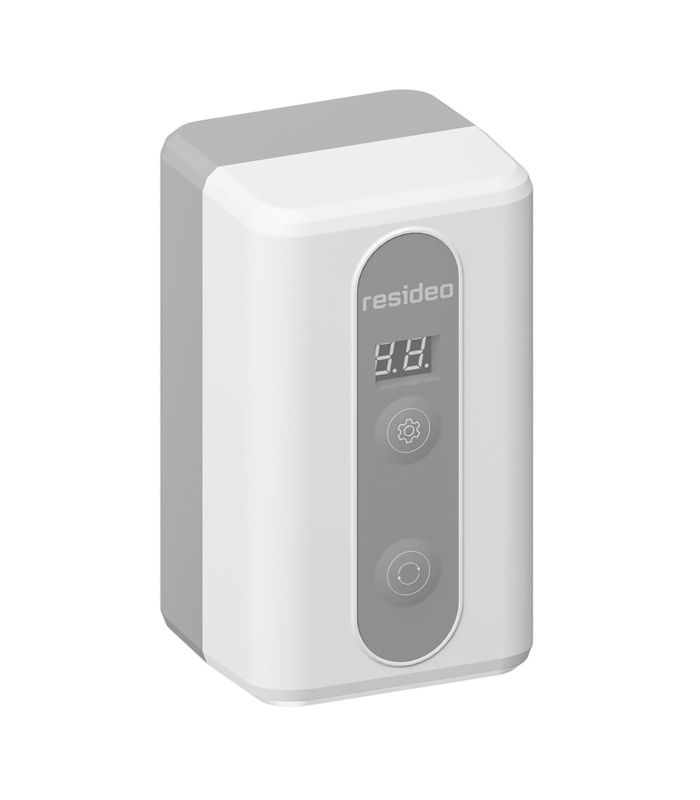

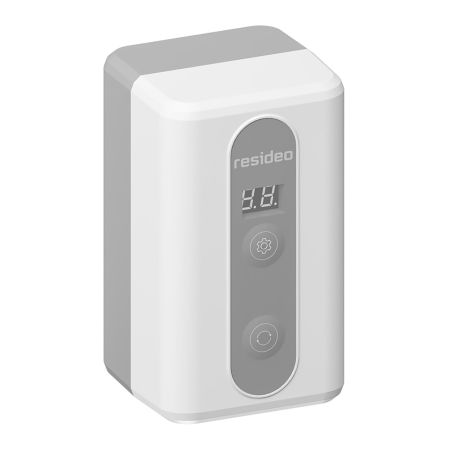

Dispositif de rinçage automatique 230V RR11S-A avec adaptateur pour ancien filtre F76S 40/49 à 50/60

Automate de rinçage RR11S-A avec adaptateur pour filtre Honeywell F76S 1"1/2 et 2" ancien modèle

Sur une installation en 1"1/2 ou 2", le filtre à tamis voit passer de gros volumes d'eau. Le tamis se charge plus vite, et une purge oubliée se traduit rapidement par une chute de pression dans le bâtiment. L'actionneur Resideo RR11S-A prend en charge le rétrolavage : il fait pivoter la vanne de purge du filtre sur 180°, inverse le passage de l'eau dans le tamis et évacue les particules vers l'égout, en environ 25 secondes.

Les F76S de dernière génération reçoivent l'actionneur directement par leur bride ISO. Les F76S ancien modèle en 40/49 et 50/60 n'ont pas cette bride : l'adaptateur inclus fait l'interface entre leur vanne de purge et l'actionneur. Vous modernisez la maintenance d'un filtre existant sans couper l'installation plus longtemps que nécessaire, ni remplacer le corps de filtre.

En exploitation, l'actionneur peut fonctionner en autonomie (intervalle programmé) ou être piloté : déclenchement par pressostat différentiel DDS76 quand la perte de charge atteint le seuil réglé, commande à distance ou remontée d'état vers une gestion technique du bâtiment.

Applications du dispositif de rinçage automatique pour ancien F76S 40/50 :

• Filtres à tamis F76S ancien modèle en 1"1/2 (40/49) et 2" (50/60)
• Immeubles collectifs, ERP, hôtels, établissements de santé, bâtiments tertiaires
• Locaux techniques et sites industriels alimentés en eau potable
• Installations supervisées : intégration GTB/BMS, alarme de défaut, déclenchement par pressostat différentiel
• Grandes maisons équipées d'un filtre gros diamètre en entrée d'habitation

Caractéristiques techniques du dispositif de rinçage automatique RR11S-A :

• Marque : Resideo
• Alimentation : bloc secteur 230 V AC 50 Hz - sortie 15 V DC / 1 A, connecteur jack 5,5 × 2,1 mm
• Couple maximal : 5 Nm - rotation 180°
• Durée d'un cycle de rinçage : environ 25 secondes
• Intervalles programmables (10) : 2 h, 6 h, 24 h, 3 jours, 7 jours, 15 jours, 30 jours, 2 mois, 3 mois, 6 mois (2 mois par défaut)
• Réserve d'énergie : supercondensateur, recharge d'environ 60 secondes à la mise sous tension
• Interface BMS : bornier 4 pôles (contact ouvert/fermé entre bornes 1 et 2, retour d'état entre bornes 3 et 4), fils de 0,2 à 1 mm², câble de 30 m maximum
• Signal de retour : < 1 V en rinçage, 5–6 V au repos, 8–9 V en défaut
• Codes défaut : E0 (actionneur bloqué / couple excessif), E1 (tension d'alimentation), E2 (réserve d'énergie)
• Température d'utilisation : 0 °C à 55 °C
• Matériau du boîtier : ABS, coloris blanc / gris
• Dimensions de l'actionneur : 116 × 68 × 70 mm
• Durée de vie : conçu pour 10 ans ou 5 000 cycles. Non prévu pour un fonctionnement en continu
• Contenu : actionneur, bloc d'alimentation, clip métallique de fixation, adaptateur pour F76S ancien modèle 40/49 et 50/60
• Garantie : 2 ans

Installation et entretien du dispositif de rinçage automatique :

• Évacuation : sur un 1"1/2 ou un 2", le volume rejeté à chaque cycle est important. La sortie de rinçage doit être raccordée en direct à l'égout par un entonnoir d'écoulement correctement dimensionné. Le seau n'est pas une solution pérenne.
• Contrôle préalable de la vanne : faites un rinçage manuel complet. Sur un filtre ancien, une vanne entartrée ou grippée doit être révisée avant la pose. Sinon, l'actionneur se met en défaut E0.
• Montage : filtre en position fermée, retirez le bouton manuel, installez l'adaptateur puis l'actionneur, et bloquez avec le clip. Respectez la position de montage préconisée pour conserver la protection contre les projections d'eau.
• Mise en service : à la mise sous tension, la réserve d'énergie se charge (3 barres à l'écran, environ 1 minute), puis un rinçage de test est lancé.
• Choix du mode de pilotage : intervalle fixe, ou mode 1 / mode 2 pour une commande externe (appui long simultané sur « SELECT » et « MANUAL »). Avec un DDS76, le mode 2 déclenche le rinçage dès que la perte de charge est atteinte.
• Maintenance préventive : intégrez la lecture des codes défaut et le contrôle visuel du tamis à vos visites. Remplacez le tamis s'il est déformé ou colmaté de façon permanente.
