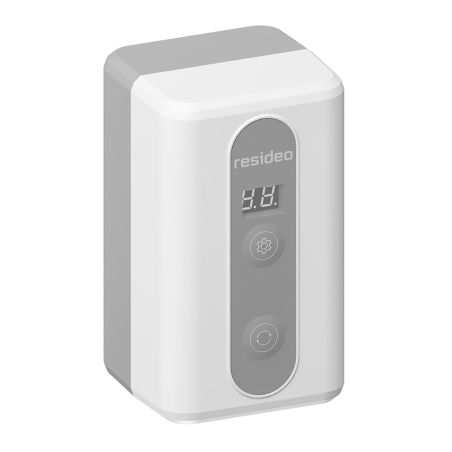

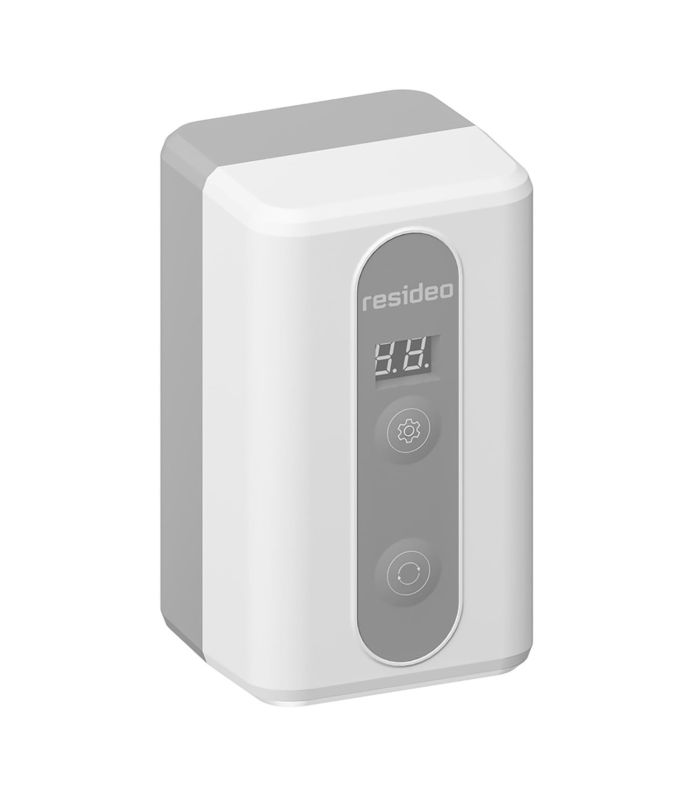

Dispositif de rinçage automatique 230V RR11S-A avec adaptateur pour ancien filtre F76S 20/27 à 33/42

Automate de rinçage RR11S-A avec adaptateur pour filtre F76S

Un filtre à tamis à rinçage à contre-courant ne reste performant que si son tamis est nettoyé régulièrement. Entre deux purges, les particules s'accumulent, le débit baisse et le tamis s'encrasse durablement. L'actionneur RR11S-A automatise cette opération : il actionne la vanne à boisseau sphérique du filtre sur 180°, ce qui inverse le sens de passage de l'eau dans le tamis et évacue les impuretés vers l'évacuation. Un cycle dure environ 25 secondes.

Les filtres F76S de dernière génération (version sans plomb) acceptent directement l'actionneur grâce à leur bride ISO. Les F76S ancien modèle n'en ont pas : l'adaptateur fourni fait la liaison entre la vanne de purge de l'ancien filtre et l'actionneur. C'est la solution pour automatiser ou remettre en service le rinçage d'une installation existante en 3/4", 1" ou 1"1/4, par exemple quand l'ancien automate n'est plus disponible.

La programmation se fait avec deux touches, et le programme choisi s'affiche en permanence. L'actionneur garde ses réglages en cas de coupure de courant. Grâce à son supercondensateur, il termine son mouvement vers la position fermée si l'alimentation est interrompue pendant un rinçage.

Applications du dispositif de rinçage automatique pour ancien F76S :

• Filtres à tamis F76S ancien modèle en 3/4" (20/27), 1" (26/34) et 1"1/4 (33/42)
• Maisons individuelles : filtration de l'eau de ville en entrée d'installation, en amont d'un adoucisseur ou d'un réducteur de pression
• Petits collectifs, ERP, locaux tertiaires : entretien garanti sans passage d'un technicien
• Installations pilotées : déclenchement par pressostat différentiel DDS76, commande à distance ou supervision par GTB/BMS
• Pour un filtre F76S de dernière génération, l'adaptateur n'est pas nécessaire : voir l'actionneur seul

Caractéristiques techniques du dispositif de rinçage automatique RR11S-A :

• Marque : Resideo
• Alimentation : bloc secteur 230 V AC 50 Hz - sortie 15 V DC / 1 A, connecteur jack 5,5 × 2,1 mm
• Couple maximal : 5 Nm - rotation 180°
• Durée d'un cycle de rinçage : environ 25 secondes
• Intervalles programmables (10) : 2 h, 6 h, 24 h, 3 jours, 7 jours, 15 jours, 30 jours, 2 mois, 3 mois, 6 mois (2 mois par défaut)
• Réserve d'énergie : supercondensateur, recharge d'environ 60 secondes à la mise sous tension
• Interface BMS : bornier 4 pôles, fils de 0,2 à 1 mm², câble BMS de 30 m maximum. Signal de retour : < 1 V en rinçage, 5-6 V au repos, 8–9 V en défaut
• Codes défaut : E0 (actionneur bloqué / couple excessif), E1 (tension d'alimentation), E2 (réserve d'énergie)
• Température d'utilisation : 0 °C à 55 °C
• Matériau du boîtier : ABS, coloris blanc / gris
• Dimensions de l'actionneur : 116 × 68 × 70 mm
• Durée de vie : conçu pour 10 ans ou 5 000 cycles. Non prévu pour un fonctionnement en continu
• Contenu : actionneur, bloc d'alimentation, clip métallique de fixation, adaptateur pour F76S ancien modèle 20/27 à 33/42
• Garantie : 2 ans

Installation et entretien du dispositif de rinçage automatique :

• Avant le montage : vérifiez que la sortie de rinçage du filtre est raccordée à l'égout (entonnoir d'écoulement). À défaut, prévoyez un seau d'au moins 20 litres pour le cycle de test.
• Testez la vanne à la main : faites un rinçage manuel. La vanne doit tourner sans point dur sur 180°. Si elle force, n'installez pas l'actionneur et faites contrôler le filtre. Sur un ancien filtre, une vanne grippée est la cause n° 1 de l'erreur E0.
• Montage : filtre en position fermée, retirez le bouton de rinçage manuel, posez l'adaptateur, puis l'actionneur. Bloquez l'ensemble avec le clip fourni. Respectez la position de montage indiquée dans la notice : la protection contre les projections d'eau n'est assurée que dans cette position.
• Mise en service : branchez le bloc d'alimentation. Trois barres s'affichent pendant la charge (environ 1 minute), puis l'actionneur effectue un rinçage de test.
• Réglage : choisissez l'intervalle avec la touche de programme. 2 mois convient à une eau de réseau peu chargée. Raccourcissez en cas d'eau de forage, de travaux sur le réseau ou de perte de charge rapide.
• Raccordement BMS ou DDS76 (option) : mode 1 (contact ouvert) ou mode 2 (contact fermé), à sélectionner par appui long simultané sur les deux touches. Le mode 2 permet un rinçage déclenché dès que la perte de charge mesurée par le DDS76 est atteinte.
• Entretien : contrôlez régulièrement l'état du tamis et de la cuve. Le rinçage automatique ne remplace pas le changement du tamis s'il est abîmé ou colmaté de façon permanente.
